预防连接点发热的关键测试：如何选择一台适用的回路电阻测试仪

回路电阻，通常指开关、断路器等设备从其一个接线端子到另一个接线端子之间，包含所有动静触头、连接导体在内的总直流电阻。这个数值一般处于几十微欧到几百微欧的范围内。准确测量这个低电阻值并非易事，它对测试仪器的电流输出能力、电压测量精度和抗干扰能力都提出了专门要求。微小的测量偏差可能掩盖真实的接触劣化风险，因此，一台性能可靠的回路电阻测试仪是电气设备状态评估工作中工具。

一、核心测量原理：直流压降法及其优势

现代回路电阻测试仪普遍采用“直流压降法"。其基本原理源自欧姆定律（R=U/I）：向被测回路两端施加一个已知的、恒定的大直流电流（I），然后使用高精度仪表测量电流在该回路导体上产生的电压降（U），通过计算即可得到回路电阻值。

此方法相较于早期使用的“双臂电桥法"具有明显优点：

1. 抗干扰能力强：采用直流测量，可有效避免现场工频交流电磁场的干扰。

2. 测试速度快：不需要进行繁琐的电桥平衡操作，接通后通常能在数秒内稳定并读取结果。

3. 操作简便直观：结果直接以电阻值（μΩ或mΩ）显示，无需换算。

4. 适用于大电流测试：更容易实现输出电流的稳定控制和精确测量，能更真实地模拟实际工作电流下的接触状态。

二、现代回路电阻测试仪的关键技术组成

要准确实施直流压降法并适应现场环境，仪器需集成以下几项关键技术：

• 高稳定度直流恒流源：这是仪器的“心脏"。它必须能在额定输出范围内（常见如100A, 200A, 400A, 600A等）提供稳定的直流电流，即使被测回路电阻在测试过程中有微小变化或外部电源电压波动，输出电流也应保持恒定。这通常由精密功率器件、闭环反馈控制电路和高性能电源变换技术共同实现。

• 高精度微伏级电压测量单元：这是仪器的“眼睛"。由于回路电阻很小，在百安培电流下产生的压降可能仅为几毫伏甚至几百微伏。测量单元必须具备高的输入阻抗、极低的内阻和出色的共模抑制比，以准确捕捉这个微小的直流电压信号，并滤除测试线本身电阻和接触电势等带来的误差。

• 四端子测量法（Kelvin连接）：为了消除测试线电阻和接线端子接触电阻对测量结果的影响，专业设备均采用四线制测量。一对“电流线"（C1, C2）负责输出大电流，另一对独立的“电压线"（P1, P2）在更靠近被测回路本体的位置测量电压降。这样，电压测量回路中几乎没有电流流过，从而精确反映了被测回路本身的电阻。

• 智能化处理与显示单元：该单元接收来自恒流源和电压测量单元的信号，进行实时计算，将结果清晰显示在数字屏上。此外，它通常还集成数据保持、最大值/最小值记录、数据存储、时间标注以及通过蓝牙或USB接口导出数据的功能，方便测试报告的制作。

三、典型应用场景与测试操作要点

回路电阻测试广泛应用于以下场合：

1. 高压/中压断路器和GIS的出厂、交接及预防性试验：验证其动静触头接触电阻是否符合技术条件要求，是判断其导电回路状况的直接指标。

2. 隔离开关、接地开关的接触电阻测量。

3. 母线连接排、电缆接头等电气连接点的导通检查与状态评估。

为确保测试结果的准确性，现场操作应注意：

• 放电与清洁：测试前，确保被测设备已停电并充分放电。清理测试点表面的氧化层、污垢，保证测试夹具有良好接触。

• 正确连接四线制测试线：电流线与电压线应分开，电压测试夹应准确夹在电流测试夹的内侧，尽量靠近被测导体本体。

• 保持测试电流稳定：启动测试后，待仪器显示的输出电流和电阻值均稳定后再记录结果。对于大电流测试，需确保测试线规格足够，连接牢固，防止过热。

• 环境影响考量：导体电阻随温度变化，对比历史数据或标准时，应考虑测试时环境温度的影响。

四、设备选型时的考量维度

在选择回路电阻测试仪时，可以从以下几个实用角度进行评估：

• 输出电流等级：根据被测回路类型（如真空断路器、SF6断路器）和相关规程要求，选择合适电流等级的仪器。更高的测试电流有助于减小接触电势等干扰的影响，更能反映大电流工作状态下的接触特性。

• 测量范围与分辨率：仪器的测量范围应能覆盖常见电气设备的回路电阻值，其最小分辨率通常应达到1μΩ或更优，以满足精密测量需求。

• 设备的便携性与续航：对于需要频繁移动的现场测试，设备的重量、体积和内置电池的持续工作时间是需要关注的因素。

• 抗干扰能力与数据管理功能：在变电站等电磁环境复杂的现场，仪器应能稳定工作。数据存储、查询和导出功能能有效提升工作效率和测试记录的规范性。

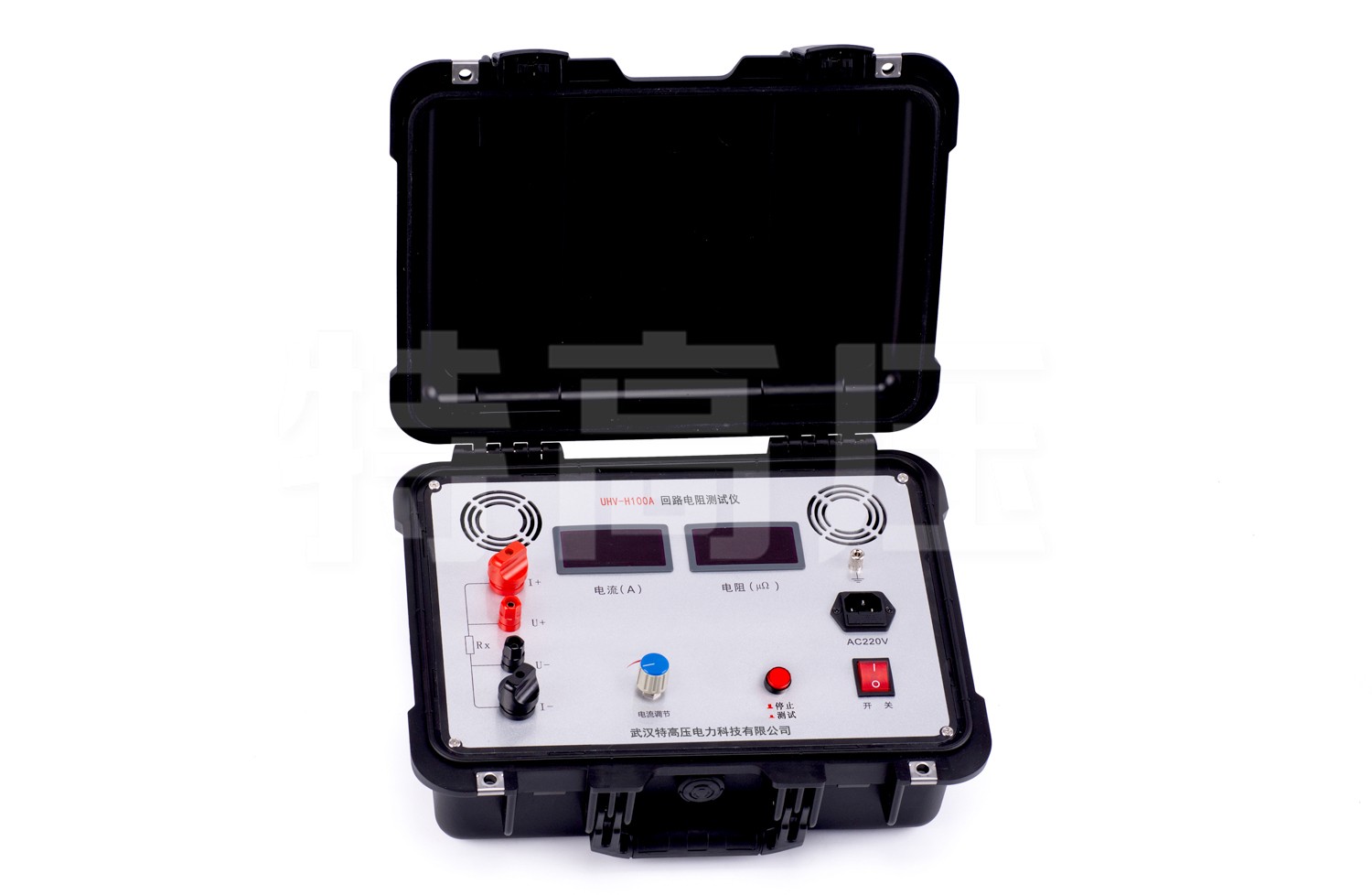

武汉特高压电力科技有限公司长期服务于电力测试领域，注重将稳健可靠的测量原理转化为便于现场人员操作的实用工具。一台精心设计的回路电阻测试仪，本质上是为运维人员提供了一个量化评估电气连接质量的“标尺"，是保障电网设备导电回路健康运行的重要技术手段。

总而言之，围绕“回路电阻测试仪选哪家"的考量，是一个对设备测量原理、技术指标、操作友好度及现场适用性进行综合权衡的过程。深入理解直流压降法的要求，并结合自身日常测试对象的具体情况，是选择一款合适、可靠设备的关键出发点。
